产品概述

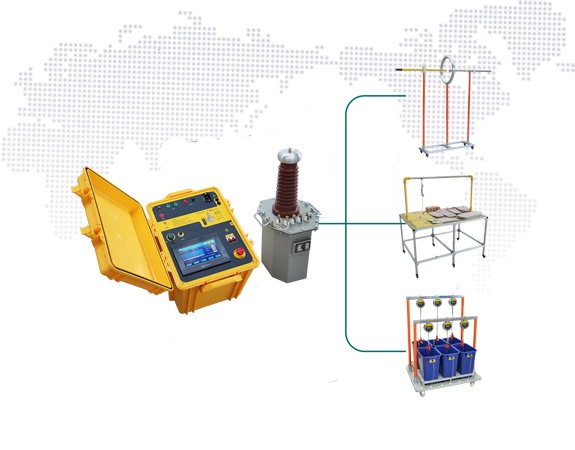

GDAG-A系列电力安全工器具试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备平台，本平台主机采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。本平台主机与我公司GDMA-2型智能高压毫安表无线组网，结合各种辅助测试结构，就构成电力安全工器具综合试验成套装置，精确测量多路高压泄漏电流。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

适用范围

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校，对绝缘手套，绝缘靴；绝缘杆，绝缘绳；验电器等工器具的批量生产检验与测试。

功能特点

• 可编程控制器PLC自动化电气控制。
• 高压电压、高压电流、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
• 人机界面采用彩色液晶触控显示器，全触控和键控操作方式，
• 智能化工作过程，任选自动方式和手动方式。
• 独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。
• 高压电流采用分布式结构，易于维修，任意一路故障不影响试验；
• 高压电流有多种组合方式，适合不同需求的客户的个性要求；
• 完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限、低压电流上限和计时时间。
• 具有回零检测功能，自动回零后才可进行试验，安全可靠。
• 具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘，可生成Excel表格。
• 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
• 超过设定低压电流或闪络保护值后时，自动切断电压输出，降压回零；
• 超过设定高压电流时，高压分断装置能分断不合格被试品，其他回路继续试验（选配）；
• 软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
• 自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便。
• 泄漏电流阀值可由客户屏蔽设定，屏表进行通迅自检，可靠无忧。
• 可选配门联锁警灯警铃等。
  技术参数

  型号	配置	试验工位	采样方式	电极种类	适用范围
  GDAG-65A	7 寸屏	6	毫安表	塑料桶 不锈钢	10kV 及以下
  GDAG-610A	7 寸屏	6	毫安表		35kV 及以下
  GDAG-615A	7 寸屏	6	无线毫安表		110kV 及以下




  输入电压	AC 220V±10%
  低压输出	AC 0-250V
  低压电流	0-25 A
  输出容量	5 kVA( 可按客户要求定制 )
  高压电压	0-50 kV
  电压测量误差	<±1.5%
  电流测量误差	<±1.5%
  高压泄漏电流量程	30.0mA
  泄漏电流测量误差	± （ 1.5%I+2 个字）
  泄漏电流分辩率	0.1mA
  计时范围	0-9999s
  环境温度	－ 20℃ 至 50℃
